Quand on doit faire passer un conduit de poêle ou de cheminée à travers une toiture, le premier problème n’est pas le conduit lui-même, c’est la charpente. Créer une ouverture dans une structure porteuse sans la fragiliser demande un chevêtre correctement dimensionné. Ce cadre en bois répartit les charges des chevrons ou solives coupés vers les éléments porteurs restants, tout en maintenant les distances de sécurité imposées par le DTU 24.1.
Diagnostic de la charpente avant toute découpe pour un conduit
Sur le terrain, on constate que la majorité des erreurs surviennent avant même la première coupe de scie. Le réflexe classique consiste à repérer l’emplacement du conduit depuis l’intérieur, puis à attaquer la charpente. C’est exactement l’inverse qu’il faut faire.
La première étape est de vérifier l’état des chevrons et des pannes autour de la zone prévue. Un bois fragilisé par l’humidité ou attaqué par des insectes ne supportera pas le report de charge d’un chevêtre. Si la structure existante présente des faiblesses, il faut renforcer ou remplacer les éléments concernés avant d’ouvrir quoi que ce soit.
On doit aussi identifier les dévoiements éventuels du conduit existant, car ils conditionnent directement la position et la taille de l’ouverture en toiture. Un conduit qui n’est pas parfaitement vertical impose un décalage du chevêtre par rapport à l’axe du poêle, ce qui change tout le dimensionnement.
Avant de tracer, il est utile de réaliser un chevetre de charpente en suivant une méthode qui intègre dès le départ la position du débouché en toiture. Car la règle de dépassement au-dessus du faîtage et des obstacles proches oriente directement l’emplacement du chevêtre, et non l’inverse.
Distance de sécurité et DTU 24.1 : ce qui dimensionne réellement le chevêtre
Le DTU 24.1 impose une distance de garde au feu entre le conduit et tout matériau combustible. Cette distance varie selon le type de conduit (simple paroi, double paroi isolée, boisseaux en terre cuite) et selon la classe de température du système. On ne peut pas fixer un chiffre unique, car chaque fabricant de conduit précise la distance minimale dans son avis technique.
En pratique, c’est cette distance de sécurité qui détermine les dimensions intérieures du chevêtre, pas l’inverse. Le chevêtre n’est pas un cadre ajusté au conduit : c’est un cadre ajusté à la distance réglementaire autour du conduit.
Ce que la distance de garde implique pour l’assemblage
Les chevrons coupés (dits chevrons d’empanon) doivent être raccordés aux pièces transversales du chevêtre, elles-mêmes fixées aux chevrons porteurs restants. Chaque élément du chevêtre doit rester au-delà de la distance de sécurité, y compris les sabots métalliques ou les connecteurs.
L’espace entre le conduit et le bois du chevêtre est généralement comblé par un matériau incombustible. La laine de roche est le choix le plus courant sur les chantiers. Elle assure à la fois l’isolation thermique et une certaine souplesse pour absorber les dilatations du conduit, un point souvent négligé mais mentionné dans les retours terrain des installateurs.

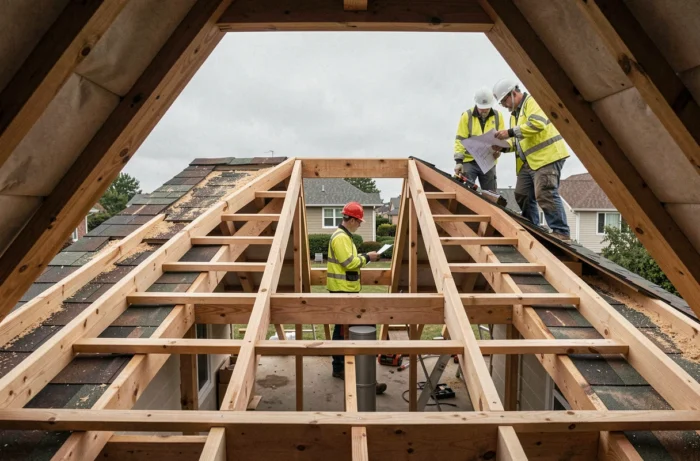

Assemblage du chevêtre de toiture : sections de bois et fixations
Le choix de la section des pièces de bois dépend de la portée entre les chevrons porteurs et de la charge de couverture. On utilise généralement du bois de charpente de même section que les chevrons existants, parfois renforcé si l’ouverture est large.
- Les chevrons porteurs encadrent l’ouverture. S’ils sont trop écartés par rapport à l’entraxe standard de la charpente, on double le chevron de chaque côté pour compenser la charge.

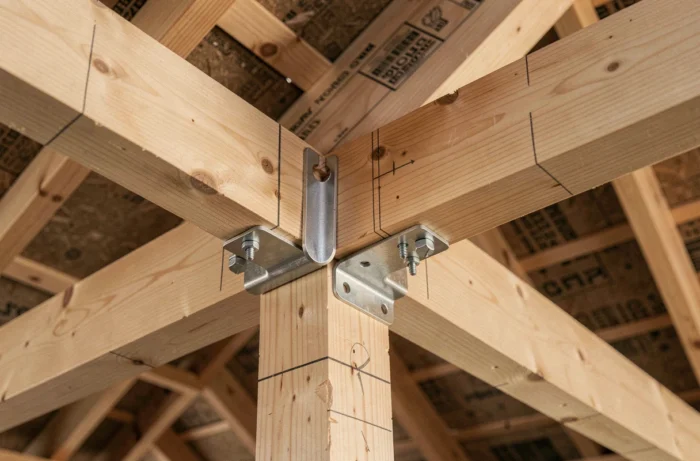

- Les traverses haute et basse (les pièces horizontales du chevêtre) relient les chevrons porteurs. Elles sont assemblées par des sabots métalliques ou des boulons traversants, jamais par de simples vis.
- Les chevrons d’empanon, coupés pour créer l’ouverture, sont raccordés aux traverses avec des connecteurs adaptés à leur section. Un empanon qui flotte sans fixation rigide crée un point faible dans la couverture.
Les retours varient sur l’utilisation de sabots versus boulons traversants : les sabots sont plus rapides à poser, les boulons offrent une meilleure résistance au cisaillement sur les grandes portées. Le contexte de chaque charpente tranche le débat.
Ordre de montage sur chantier
On commence par étayer la zone pour que les chevrons à couper ne s’affaissent pas pendant l’intervention. Ensuite, on coupe les chevrons d’empanon à la longueur voulue, on fixe les traverses sur les chevrons porteurs, puis on raccorde les empanons aux traverses. Ce n’est qu’après avoir vérifié l’aplomb et la solidité de l’ensemble qu’on passe le conduit.
Étanchéité à la traversée de toiture : traiter le chevêtre de l’extérieur
Un chevêtre structurellement parfait mais mal étanché provoque des infiltrations en quelques mois. L’étanchéité se traite en même temps que le chevêtre, pas après. Les contenus récents insistent sur ce point : la traversée de couverture doit être pensée comme un ensemble conduit-chevêtre-étanchéité, pas comme trois interventions séparées.
La pièce de zinguerie (embase ou collerette d’étanchéité) se pose sur la couverture autour du conduit, avec un recouvrement suffisant sur les tuiles ou les ardoises environnantes. Elle doit remonter sous les éléments de couverture situés au-dessus et recouvrir ceux situés en dessous, pour suivre le sens d’écoulement de l’eau.
Le raccord entre la zinguerie et le conduit est assuré par un joint souple ou une collerette adaptée au diamètre du conduit. Un tubage continu du bas jusqu’au débouché en toiture réduit les risques de condensation et simplifie le traitement de la traversée.
La souche du conduit doit dépasser suffisamment au-dessus du faîtage et des obstacles proches pour respecter les règles de tirage et de sécurité. Cette hauteur de débouché, souvent sous-estimée en amont, peut obliger à repositionner le chevêtre si la marge n’a pas été prise dès la conception.
Un chevêtre bien conçu anticipe toute la chaîne : structure, distance de garde, étanchéité, hauteur de débouché. Traiter ces points séparément, c’est s’exposer à des reprises coûteuses. Le diagnostic de l’existant et la lecture attentive de l’avis technique du conduit restent les deux préalables que rien ne remplace.
